| 产品特性：转换效*** | 品牌：Capstone | 型号：CS5211 |
| 类型：单片机 | 针脚数：68 | 封装：QFN |
| 系列：EDP转LVDS | 功率：30Hz | 批号：2018+、 2021+ |
| 特色服务：可提供技术支持服务 | 产品说明：DP转LVDS芯片 | 包装：3480PCS |
| 应用领域：3C数码 |

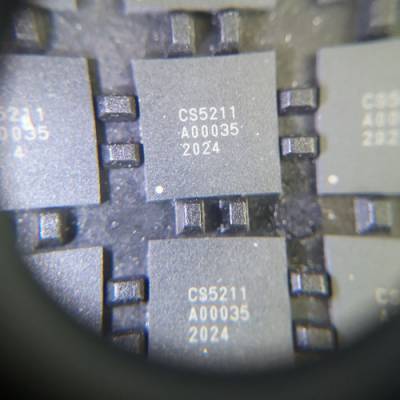

CS5211是一种EDP转LVDS桥接芯片，可将eDP输入转换为LVDS信号。CS5211的***接收器支持嵌入式显示端口（eDP）1.1规范。该设备将解码RGB格式的高速eDP的交流耦合差分信号，并驱动与LVDS接口集成的TFT面板。内置LVDS发射机配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS输出可以配置为支持高达1920x1200分辨率，刷新率为60赫兹。此外，CS5211还具有背光逆变器控制、亮度调节、图像抖动算法和EMI抑制机制等增强显示功能，有利于系统制造商。
CS5211配置为eDP到LVDS转换器；LVDS发送器支持单端口18位、单端口24位、双端口18位和双端口24位传输，并支持OpenLDI和SPWG位映射。
CS5211参数特性
2通道DisplayPort v1.1兼容接收机
支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出
支持LVDS应用程序的OpenLDI和SPWG位映射
内置振荡器，不需要外部晶体
嵌入式线性压降调节器（LDO）
片上MCU
通过GPIO引脚控制选择支持面板
开机后自动加载引导ROM
通过I2C总线或辅助通道更新串行引导ROM数据
自动芯片电源模式控制。
eDP和LVD的EMI降低
广泛的核心功率范围从1.8V到1.2V。
QFN68封装。
HBM 4KV
CS5211设计DP转LVDS转换或者DP转LVDS转接板如下所示：
